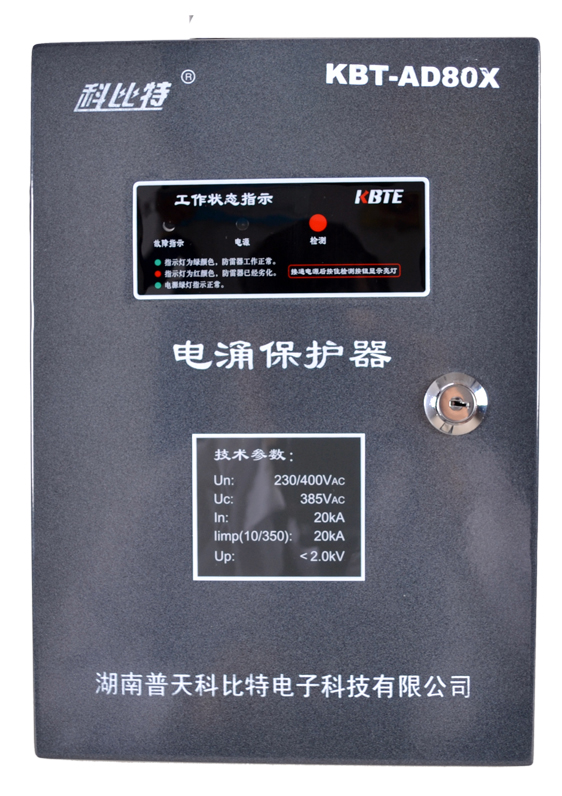

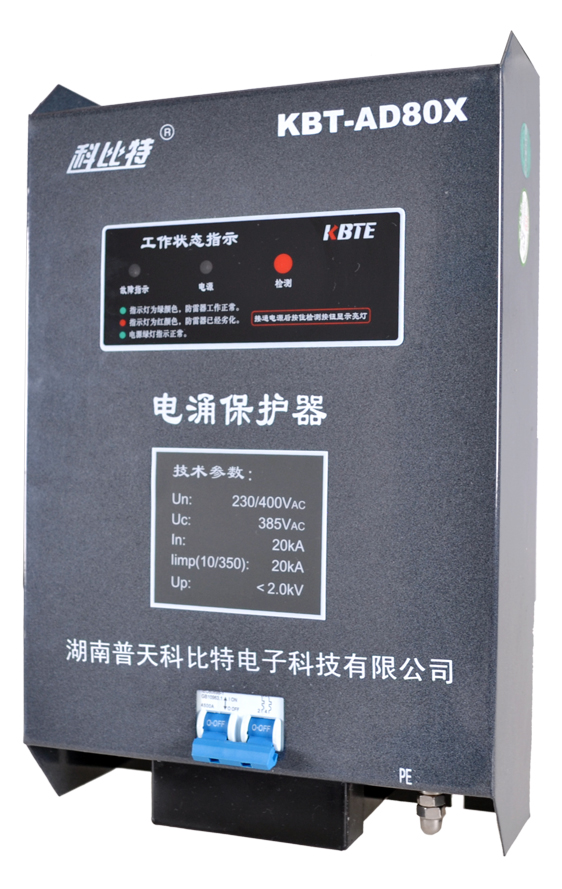

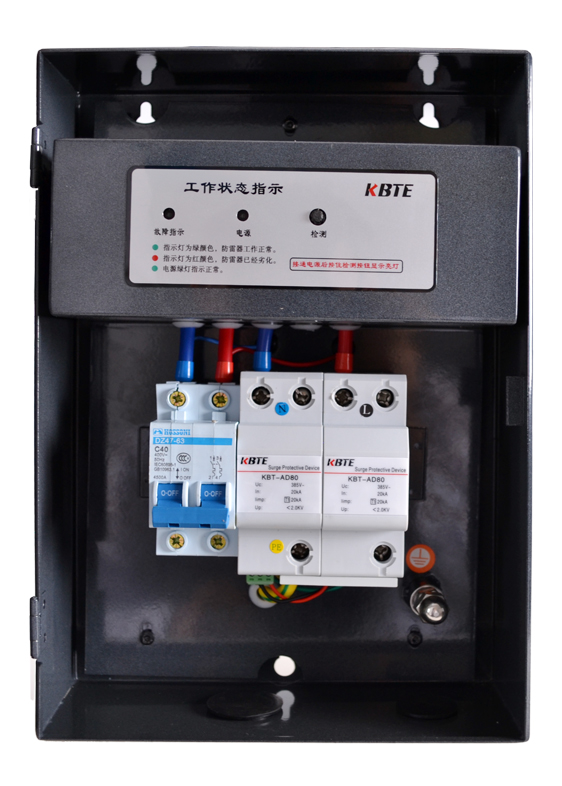

单相电源防雷箱内部安装的是符合GB18802.1-2011《低压电涌保护器(SPD) 第1部分 低压配电系统的保护器性能要求和试验方法》标准要求的电源防雷模块，其中KBT-AD系列配置的电源防雷模块为I级试验（T1）电涌保护器，用于第一级雷电防护，KBT-BD和KBT-CD系列配置的电源防雷模块为II级试验（T2）电涌保护器，分别用于第二级和第三级雷电防护。适合各种电网制式的单相电源系统，防止雷击产生的脉冲浪涌及瞬间过电压对用电设备造成损害。
产品介绍
技术参数
|
名称 |
单相电源防雷箱 |
||||||||
|
产品 编码 |
常规 |
X21-01 |
X21-02 |
X21-11 |
X21-03 |
X21-04 |
X21-13 |
X21-05 |
X21-12 |
|
封闭式 |
X21-06 |
X21-07 |
X21-14 |
X21-08 |
X21-09 |
X21-15 |
X21-10 |
X21-16 |
|
|
型号 KBT- |
AD100X |
AD80X |
BD80X |
BD60X |
BD40X |
BD30X |
CD20X |
CD10X |
|
|
保护级别 |
第一级 |
第二级 |
第三级 |
||||||
|
试验类别 |
T1(Ⅰ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
||||||
|
额定工作电压Un（V） |
AC250 |
AC250 |
AC250 |
||||||
|
最大持续工作电压Uc（V） |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
|
|
冲击电流（10/350μs）Iimp（kA） |
25 |
20 |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
标称放电电流In（kA） （T1：10/350，T2：8/20） |
25 |
20 |
80 |
60 |
40 |
30 |
20 |
10 |
|
|
最大放电电流Imax（kA） |
/ |
/ |
160 |
120 |
80 |
60 |
40 |
20 |
|
|
电压保护水平Up（kV） |
2.5 |
2.0 |
2.5 |
2.0 |
1.8 |
2.0 |
1.6 |
1.4 |
|
|
连接导线标准（mm2） |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥4 |
≥2.5 |
≥2.5 |
|
|
接地线标准（mm2） |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
|
|
指示灯及雷电计数器 |
带省电节能工作指示和故障指示，按住检测按钮，绿灯正常。 |
||||||||
|
劣化指示 |
脱离器动作后，按检测按钮，指示灯红色显示 |
||||||||
|
响应时间t（ns） |
＜25 |
||||||||
|
保护模式 |
L/N-PE |
||||||||
|
外壳材料 |
冷轧钢板，表面静电喷塑 |
||||||||
|
外壳阻燃等级 |
UL94-V0 |
||||||||
|
外壳防护等级 |
IP20 |
||||||||
|
安装方式 |
挂墙安装，开孔尺寸275×140mm,开3个φ6mm×50孔(封闭式：开孔尺寸275×130mm,开4个φ6mm×40孔) |
||||||||
|
推荐串联过流保护器 |
内置断路器 |
||||||||
|
接口类型 |
M5螺丝压接 |
||||||||
|
外形尺寸（mm） |
300×210×97(封闭式：298×188×78) |
||||||||
|
工作温度（℃） |
-40～+85 |
||||||||
|
参考标准 |
IEC61643-1:2005 GB18802.1-2011 |
||||||||
应用范围
该系列电源防雷箱并联安装在电源线路上，不影响电源线路的正常工作。广泛应用于通信、计算机网络、石油化工、铁路、气象、交通、工业厂矿、金融、住宅等领域的电子电源设备的防雷及操作过电压保护。
