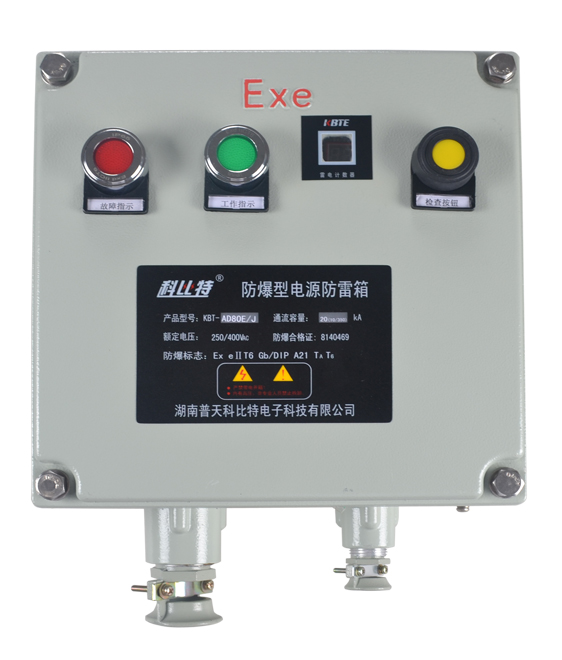

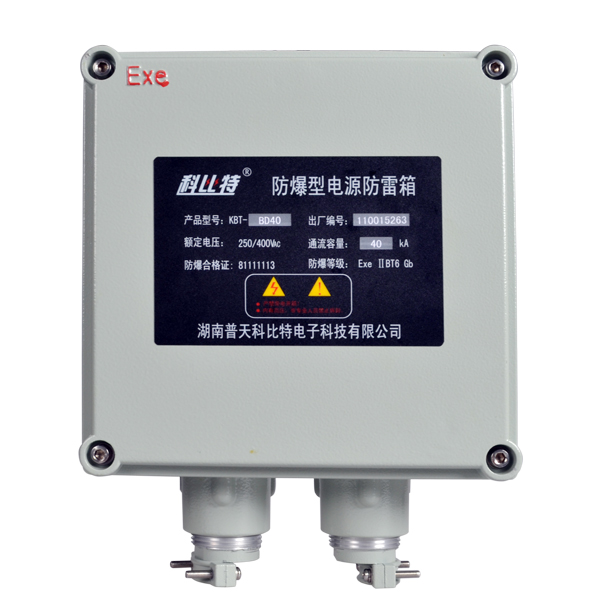

防爆型电源防雷箱的箱体是采用符合GB3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》标准要求的防爆箱，防爆标志是：Ex eⅡ T6 Gb/DIP A21 TA T6。防爆箱内部安装的是按照GB18802.1-2011《低压电涌保护器(SPD) 第1部分 低压配电系统的保护器性能要求和试验方法》标准要求生产的电源防雷模块，并内置了断路器，其中KBT-AD系列配置的电源防雷模块为I级试验（T1）电涌保护器，用于第一级雷电防护，KBT-BD和KBT-CD系列配置的电源防雷模块为II级试验（T2）电涌保护器，分别用于第二级和第三级雷电防护。适合各种电网制式的电源系统，防止雷击产生的脉冲浪涌及瞬间过电压对用电设备造成损害。
产品介绍
技术参数
|
名称 |
防爆型三相电源防雷箱 |
防爆型单相电源防雷箱 |
||||||||||||||
|
产品编码 |
X23-01 |
X23-02 |
X23-03 |
X23-04 |
X23-05 |
X23-08 |
X23-06 |
X23-07 |
X24-01 |
X24-02 |
X24-03 |
X24-04 |
X24-05 |
X24-08 |
X24-06 |
X24-07 |
|
型号 KBT- |
AD100E |
AD80E |
BD80E |
BD60E |
BD40E |
BD30E |
CD20E |
CD10E |
AD100E |
AD80E |
BD80E |
BD60E |
BD40E |
BD30E |
CD20E |
CD10E |
|
规格 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
|
保护级别 |
第一级 |
第二级 |
第三级 |
第一级 |
第二级 |
第三级 |
||||||||||
|
试验类别 |
T1(Ⅰ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
T1(Ⅰ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
||||||||||
|
额定工作电压Un（V） |
AC250/400 |
AC250/400 |
AC250/400 |
AC250 |
AC250 |
AC250 |
||||||||||
|
最大持续工作电压Uc（V） |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
|
冲击电流（10/350μs）Iimp（kA） |
25 |
20 |
/ |
/ |
/ |
/ |
/ |
/ |
25 |
20 |
/ |
/ |
/ |
/ |
/ |
/ |
|
标称放电电流In（kA） （T1：10/350，T2：8/20） |
25 |
20 |
80 |
60 |
40 |
30 |
20 |
10 |
25 |
20 |
80 |
60 |
40 |
30 |
20 |
10 |
|
最大放电电流Imax（kA） |
/ |
/ |
160 |
120 |
80 |
60 |
40 |
20 |
/ |
/ |
160 |
120 |
80 |
60 |
40 |
20 |
|
电压保护水平Up（kV） |
2.5 |
2.0 |
2.5 |
2.0 |
1.8 |
2.0 |
1.6 |
1.4 |
2.5 |
2.0 |
2.5 |
2.0 |
1.8 |
2.0 |
1.6 |
1.4 |
|
连接导线标准（mm2） |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥4 |
≥2.5 |
≥2.5 |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥4 |
≥2.5 |
≥2.5 |
|
接地线标准（mm2） |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
|
外形尺寸（mm） |
300×300×140 |
230×230×107 |
190×190×110 |
|||||||||||||
|
安装方式 |
挂墙安装，开孔尺寸340×250mm,开4个φ10mm×50孔 |
挂墙安装，开孔尺寸265×195mm,开4个φ10mm×50孔 |
挂墙安装，开孔尺寸237×158mm,开4个φ10mm×50孔 |
|||||||||||||
|
响应时间t（ns） |
＜25 |
|||||||||||||||
|
保护模式 |
L/N-PE |
|||||||||||||||
|
外壳材料 |
铸铝，表面静电喷塑 |
|||||||||||||||
|
外壳阻燃等级/防爆标志 |
UL94-V0/ Ex eⅡ T6 Gb/DIP A21 TA T6 |
|||||||||||||||
|
外壳防护等级 |
IP65 |
|||||||||||||||
|
推荐串联过流保护器 |
内置断路器 |
|||||||||||||||
|
接口类型 |
M5螺丝压接 |
|||||||||||||||
|
工作温度（℃） |
-40～+85 |
|||||||||||||||
|
参考标准 |
IEC61643-1:2005 GB18802.1-2011 |
|||||||||||||||
应用范围
该系列电源防雷箱并联安装在电源线路上，不影响电源线路的正常工作。可应用于石油化工、天然气、烟花炮竹、煤矿和其他矿山、矿场、矿井以及制造、使用或储存火炸药及其制品的危险建筑物等易燃易爆行业的电子电源设备的防雷及操作过电压保护。
