名称

小功率串联式电源防雷器

壁挂式串联式单相电源防雷箱

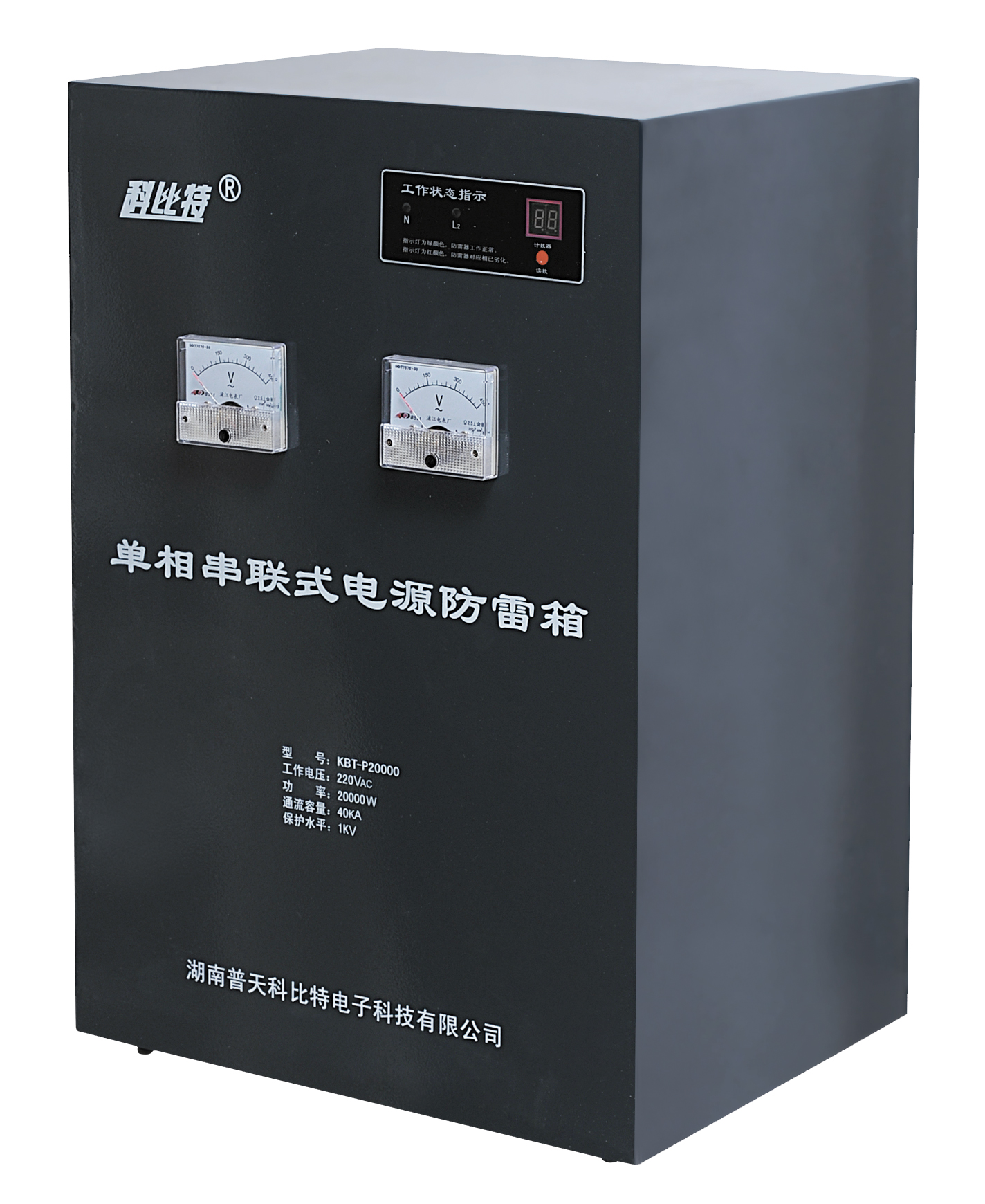

串联式单相电源防雷箱

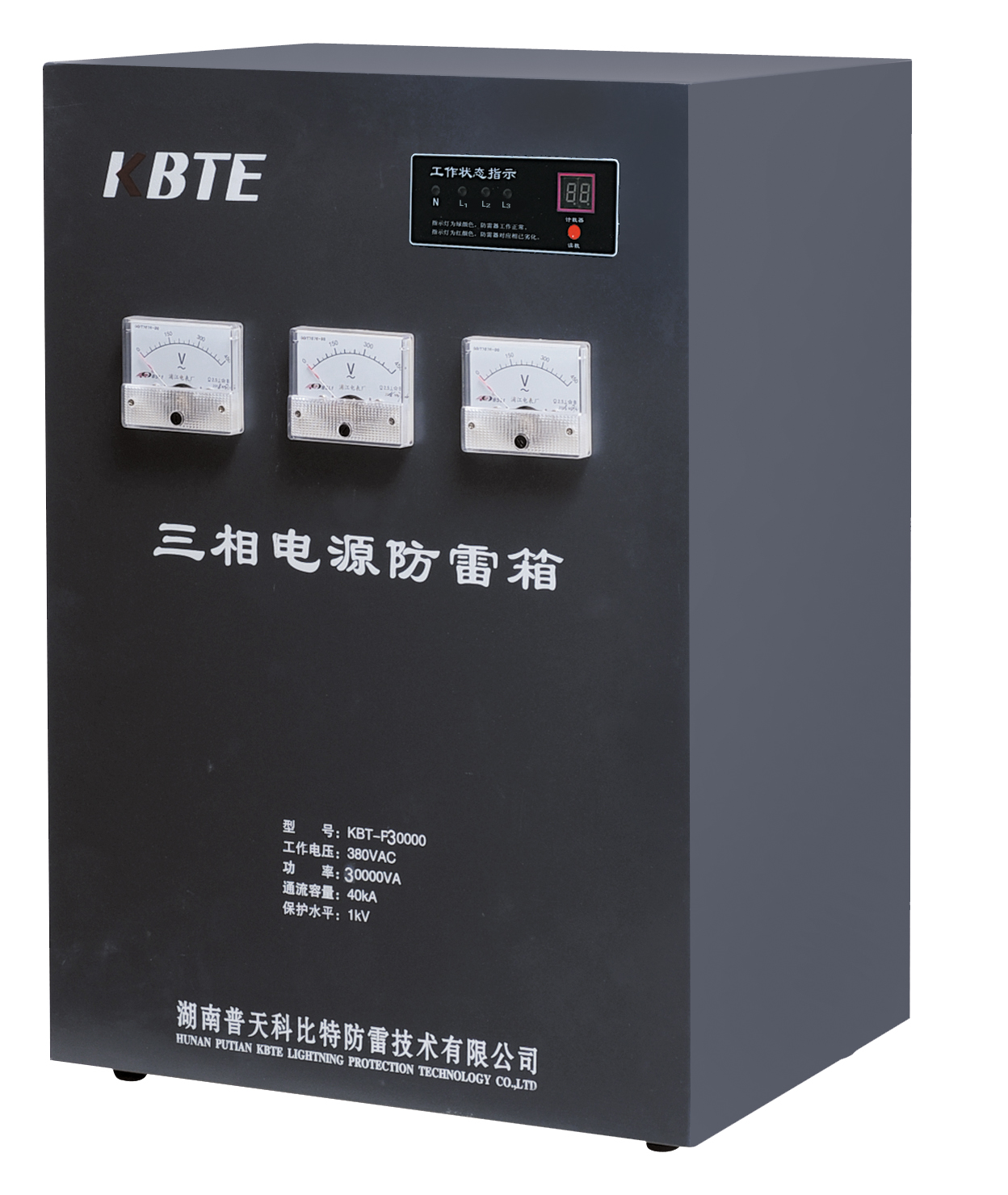

串联式三相电源防雷箱

产品编码

X08-01

X08-02

X08-03

X08-04

X0805-

X08-06

X08-07

X08-08

X08-09

X08-10

X08-11

X08-12

X08-13

X08-14

X08-15

X08-16

X07-01

X07-02

X07-03

型号

KBT-P200D

KBT-P500B

KBT-P1000B

KBT-P500

KBT-P1000

KBT-P2000

KBT-P3000

KBT-P5000

KBT-P7000

KBT-P10000

KBT-P20000

KBT-P10000

KBT-P20000

KBT-P30000

规格

6V

12V

24V

48V

110V

220V

220/40

220/40

220/40

220/40

220/40

220/40

220/40

220/40

220/40

220/40

380/40

380/40

380/40

保护级别

第三级和第四级

第二、三级

第二、三级

第二、三级

试验类别

T2(Ⅱ级)

T2(Ⅱ级)

T2(Ⅱ级)

T2(Ⅱ级)

额定工作电压Un（V）

6

12

24

48

110

220

AC220

AC220

AC220/380

最大持续工作电压Uc（V）

18

18

36

68

180

320

320

320

320

320

320

320

320

320

320

320

320

320

320

标称放电电流In（kA）

10

10

10

10

10

10

40

40

40

40

40

40

40

40

40

40

40

40

40

最大放电电流Imax（kA）

20

20

20

20

20

20

80

80

80

80

80

80

80

80

80

80

80

80

80

电压保护水平Up（kV）

0.06

0.105

0.14

0.185

0.34

0.7

0.7

0.7

0.7

0.7

0.7

0.7

0.7

0.7

0.7

0.7

0.7

0.7

0.7

连接导线标准（mm²）

≥1.5

≥1.5

≥1.5

≥1.5

≥1.5

≥1.5

≥4

≥4

≥4

≥4

≥6

≥6

≥6

≥10

≥16

≥25

≥6

≥10

≥16

接地线标准（mm²）

≥4

≥4

≥4

≥4

≥4

≥4

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

≥6

推荐串联过流保护器

/

/

/

/

/

/

内置断路器

20A

20A

20A

20A

32A

40A

63A

125A

32

50

63

外形尺寸（mm）

18×66×90

215×155×70

315×240×160

530×360×280

530×360×280

指示灯及雷电计数器

/

带工作指示和故障指示，绿灯正常。

配置电压表，带智能休眠功能的雷电计数、工作指示、故障指示，按读数按钮显示，20秒后自动休眠。

劣化指示

/

脱离器动作后，指示灯红色显示

脱离器动作后，按读数按钮，指示灯红色显示

安装方式

35mm电气导轨

挂墙安装，开孔尺寸175×124mm,开3个φ6mm×40孔

落地放置

接口类型

M3螺丝压接

M5螺丝压接

M8螺丝压接

外壳材料

PBT阻燃塑料

冷轧钢板，表面静电喷塑

响应时间t（ns）

＜10

＜25

保护模式

L/N-PE

外壳阻燃等级

UL94-V0

外壳防护等级

IP20

工作温度（℃）

-40～+85

参考标准

IEC61643-1:2005  GB18802.1-2011
