KBT-B+C雷电矢量控制电涌保护器是依据YD/T1235.1-2002《通信局(站)低压配电系统用电涌保护器技术要求》和GBl8802. 1-2011《低压配电系统的电涌保护器(SPD)第一部分：性能要求和试验方法》标准设计制造，内部关键器件均采用优质产品，具有防水防尘、防爆阻燃、结构合理、性能可靠、响应迅速、雷电通流量大、漏流小等特点，同时具备劣化指示、电光告警、雷击次数记录、远程告警干点输出等功能，使用时必须与配电系统整体功率相匹配，最大功率应不超过10KW。

采用B+C级串联式保护方式，在两级之间接入了 “雷电矢量控制器”，能够有效控制雷击电流的大小和流向，并具有高频滤波功能，该设备可以切断或者隔离浪涌电流在电源通道（网络、设备、端口间）的传播，以及减少由于接地环路造成的不同网络间、设备间、端口间的共模电压差。在其内部具有二级（B+C级）保护功能，当线路遭受雷击（直接雷击或感应雷击）时，强大的雷电流经过第一级泄放后，流经雷电矢量控制器，再经第二级防雷泄放到大地。

名称

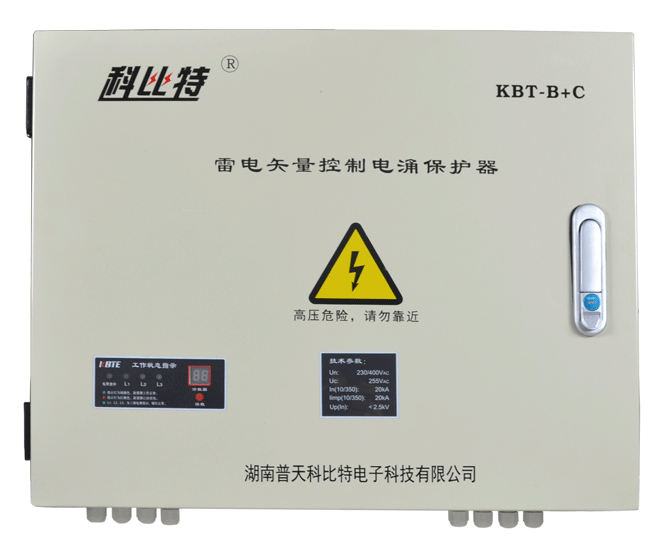

三相雷电矢量控制电涌保护器

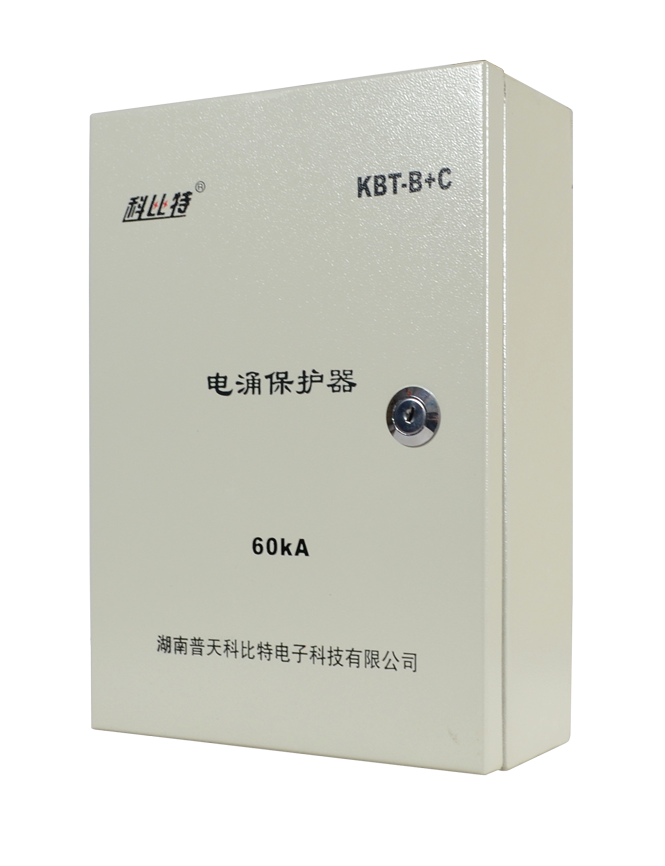

单相雷电矢量控制电涌保护器

产品编码

X13-01

X13-02

X13-03

X13-04

X13-05

X13-06

X13-07

X14-01

X14-02

X14-03

X14-04

X14-05

型号

KBT-B+C

规格

380/200

380/160

380/120

380/100

380/80

380/60

380/40

220/120

220/100

220/80

220/60

220/40

保护级别

第一级+第二级

第二级+第三级

第一级+第二级

第二级+第三级

试验类别

T1(Ⅰ级)+T2(Ⅱ级)

T2(Ⅱ级)

T1(Ⅰ级)+T2(Ⅱ级)

T2(Ⅱ级)

额定工作电压Un（V）

AC220/380

AC220

最大功率（kW）

10（串联式）

最大持续工作电压Uc（V）

385

B级冲击电流（10/350μs）Iimp（kA）

50

40

30

25

20

/

30

25

20

/

B级标称放电电流In（kA）

200

160

120

100

80

60

40

120

100

80

60

40

B级最大放电电流Imax（kA）

/

120

80

/

120

80

C级标称放电电流In（kA）

100

80

60

40

20

60

40

20

C级最大放电电流Imax（kA）

200

160

120

80

40

120

80

40

电压保护水平Up（kV）

2.5

2.0

1.8

1.5

1.2

2.5

2.0

1.8

1.5

1.2

连接导线标准（mm2）

≥6

≥10

接地线标准（mm2）

≥10

≥6

≥10

≥6

指示灯及雷电计数器

带智能休眠功能的雷电计数、工作指示、故障指示

/

劣化指示

脱离器动作后，按读数按钮，指示灯红色显示

脱离器动作后，模块透明视窗内将显示红色

外形尺寸（mm）

550×440×160

300×210×97

安装方式：挂墙安装

开孔尺寸588×320mm,开4个φ10mm×80孔

开孔尺寸279×141mm,开3个φ6mm×40孔

响应时间t（ns）

＜25

保护模式

L/N-PE

外壳材料

冷轧钢板，表面静电喷塑

外壳阻燃等级

UL94-V0

外壳防护等级

IP65

IP20

推荐串联过流保护器

内置断路器

接口类型

M6螺丝压接

M5螺丝压接

工作温度（℃）

-40～+85

参考标准

IEC61643-1:2005 GB18802.1-2011 YD/T1235.1-2002

用于通信基站、中继站、气象站、水文站、雷达站、高速公路收费站、加油站等野外的电源系统防雷。
