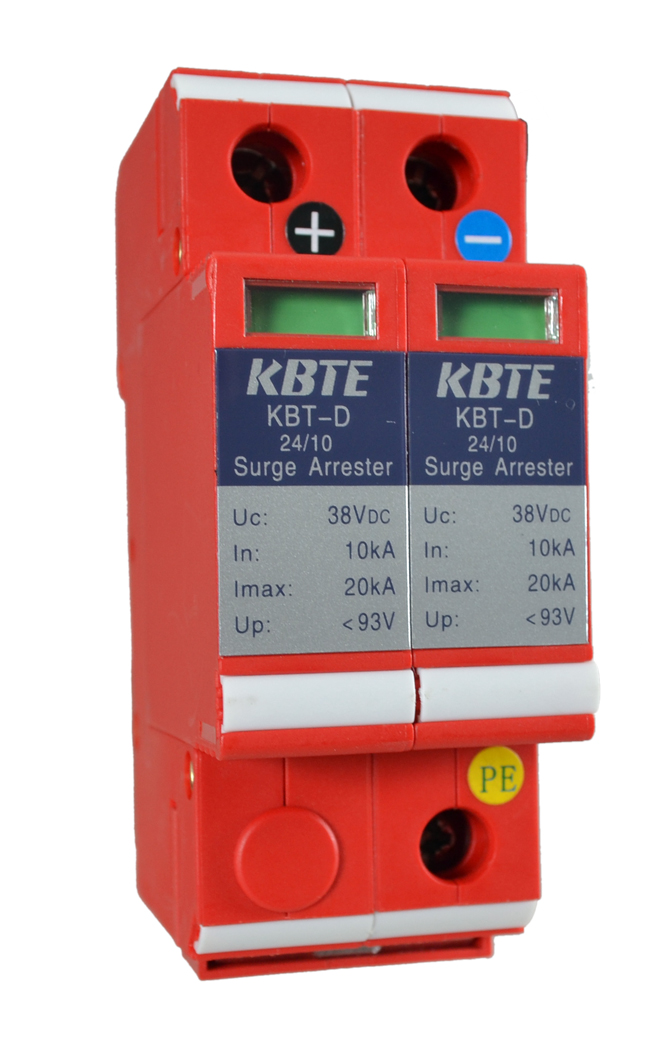

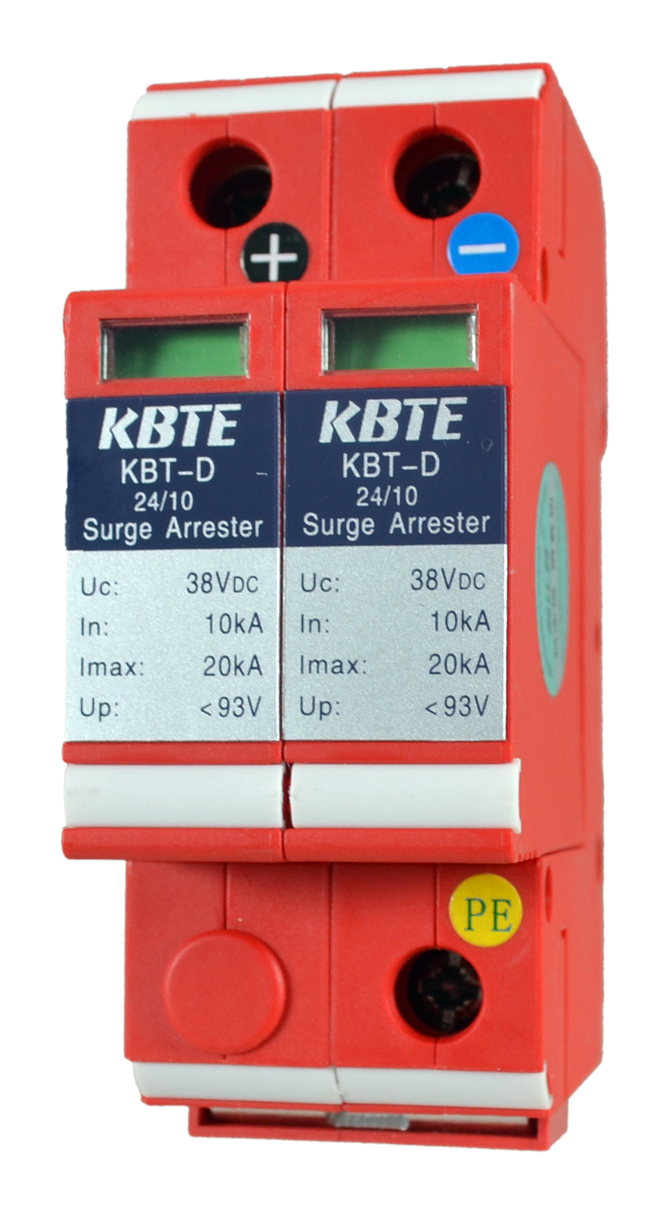

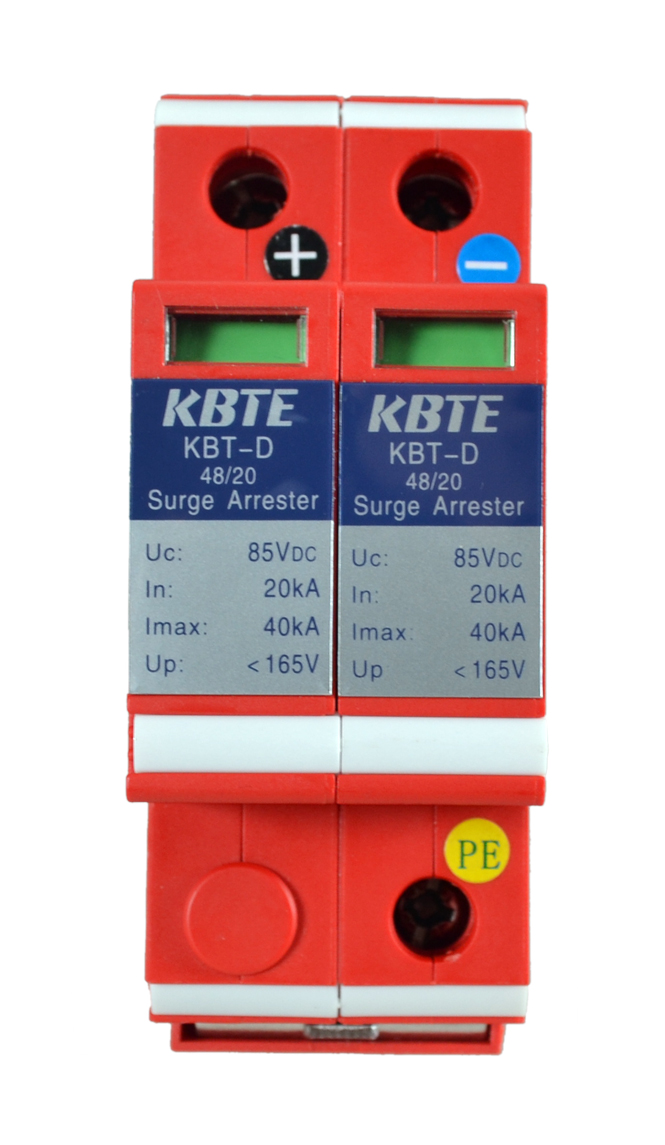

KBT-D系列直流电源防雷模块为分体式结构，可插拔，带劣化指示窗口。用于直流电源第三级防护，标准35mm导轨安装。采用并联安装方式，不影响电源线路的正常工作。
产品介绍
技术参数
|
名称 |
直流电源防雷模块 |
直流电源防雷模块 |
||||||||
|
产品编码 |
D09-01 |
D09-02 |
D09-03 |
D09-04 |
D09-05 |
D09-06 |
D09-07 |
D09-08 |
D09-09 |
D09-10 |
|
型号 |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
|
规格 |
220/2/10 |
110/2/10 |
48/2/10 |
24/2/10 |
12/2/10 |
220/2/20 |
110/2/20 |
48/2/20 |
24/2/20 |
12/2/20 |
|
防雷保护等级 |
第三级 |
第三级 |
||||||||
|
试验类别 |
T2(Ⅱ级) |
T2(Ⅱ级) |
||||||||
|
额定工作电压Un（V） |
DC220 |
DC110 |
DC48 |
DC24 |
DC12 |
DC220 |
DC110 |
DC48 |
DC24 |
DC12 |
|
最大持续工作电压Uc（V） |
DC350 |
DC180 |
DC85 |
DC38 |
DC22 |
DC350 |
DC180 |
DC85 |
DC38 |
DC22 |
|
标称放电电流In（kA） |
10 |
10 |
10 |
10 |
10 |
20 |
20 |
20 |
20 |
20 |
|
最大放电电流Imax（kA） |
20 |
20 |
20 |
20 |
20 |
40 |
40 |
40 |
40 |
40 |
|
电压保护水平Up（V） |
710 |
360 |
165 |
93 |
53 |
800 |
400 |
200 |
140 |
80 |
|
连接导线标准（mm2） |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
|
接地线标准（mm2） |
≥4 |
≥4 |
≥4 |
≥4 |
≥4 |
≥4 |
≥4 |
≥4 |
≥4 |
≥4 |
|
推荐串联过流保护器 |
20A |
20A |
20A |
20A |
20A |
32A |
32A |
32A |
32A |
32A |
|
外形尺寸（mm） |
36×66×90 |
|||||||||
|
组合方式及结构形式 |
2P/插拔式 |
|||||||||
|
接口类型 |
M5螺丝压接 |
|||||||||
|
保护模式 |
+/- -PE |
|||||||||
|
响应时间t（ns） |
＜25 |
|||||||||
|
外壳材料 |
PBT阻燃塑料 |
|||||||||
|
外壳阻燃等级 |
UL94-V0 |
|||||||||
|
外壳防护等级 |
IP20 |
|||||||||
|
安装方式 |
35mm电气导轨 |
|||||||||
|
遥信告警装置 |
常开/常闭（可选配置） |
|||||||||
|
劣化指示 |
脱离器动作后正面视窗指示红色 |
|||||||||
|
工作温度（℃） |
-40～+85 |
|||||||||
|
参考标准 |
IEC61643-1:2005 GB18802.1-2011 |
|||||||||
应用范围
适用于通信系统、监控系统和工业自动化系统的直流电源的过电压保护。
