本系列电涌保护器符合GB50057-2010《建筑物防雷设计规范》及GB18802.1-2011《低压配电系统的电涌保护器(SPD) 第1部分性能要求和试验方法》新标准的要求。

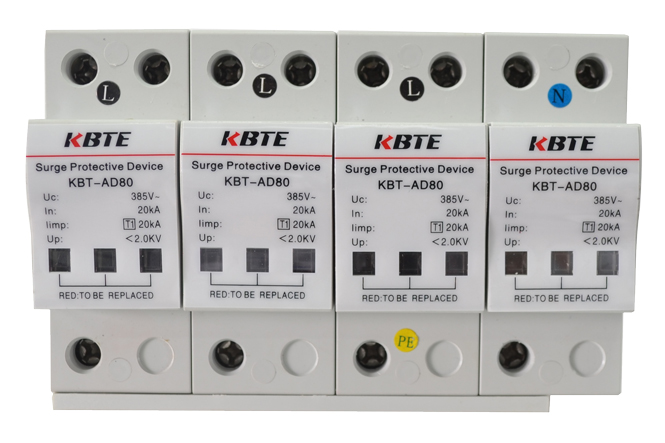

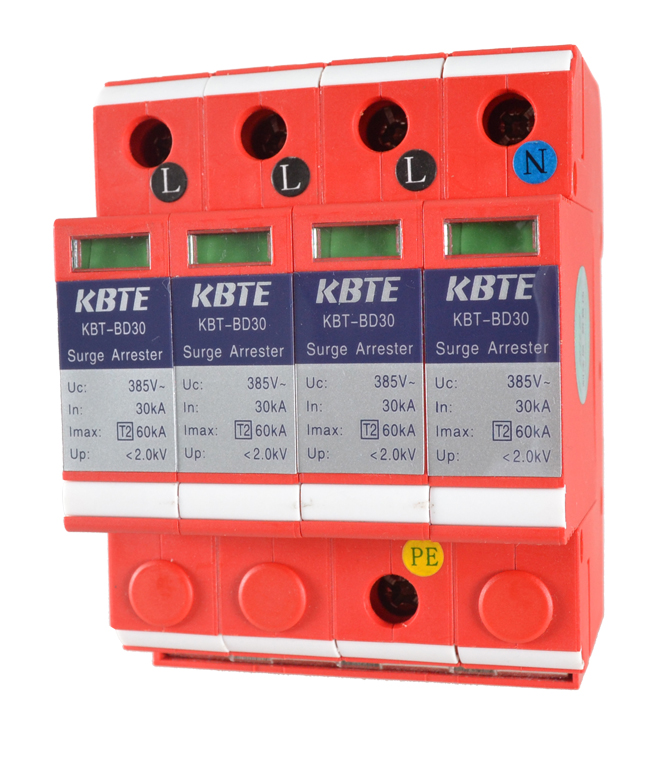

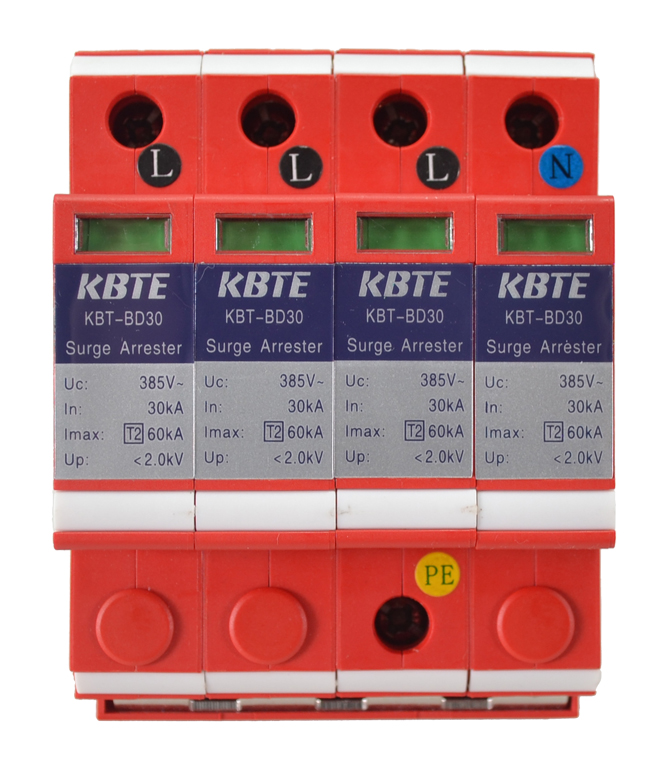

KBT-AD、KBT-BD及KBT-CD系列三相电源防雷模块，适合TT、TN—C、TN—C—S、IT等各种电网制式。该系列电源防雷模块并联安装在电源线路上，不影响电源线路的正常工作。模块式设计，体积小，35mm标准导轨安装，可安装在各种电源柜、开关箱和其它电气设备内。

KBT-AD系列电源防雷模块为I级试验（T1）电涌保护器，用于第一级雷电防护，KBT-BD和KBT-CD系列电源防雷模块为II级试验（T2）电涌保护器，分别用于第二级和第三级雷电防护。

名称

三相电源防雷模块

三相电涌保护器

产品编码

D05-01

D05-02

D07-09

D07-01

D07-02

D07-03

D07-04

D07-10

D05-03

D05-04

D07-11

D07-05

D07-06

D07-07

D07-08

D07-12

型号

KBT-AD100

KBT-AD80

KBT-BD80

KBT-BD60

KBT-BD40

KBT-BD30

KBT-CD20

KBT-CD10

KBT-AD100

KBT-AD80

KBT-BD80

KBT-BD60

KBT-BD40

KBT-BD30

KBT-CD20

KBT-CD10

规格

4P

3P

防雷保护等级

第一级

第二级

第三级

第一级

第二级

第三级

试验类别

T1(Ⅰ级)

T2(Ⅱ级)

T1(Ⅰ级)

T2(Ⅱ级)

额定工作电压Un（V）

AC250/400

最大持续工作电压Uc（V）

385

冲击电流（10/350μs）Iimp（kA）

25

20

/

25

20

/

标称放电电流In（kA）

（T1：10/350，T2：8/20）

25

20

80

60

40

30

20

10

25

20

80

60

40

30

20

10

最大放电电流Imax（kA）

/

160

120

80

60

40

20

/

160

120

80

60

40

20

电压保护水平Up（kV）

2.5

2.0

2.5

2.0

1.8

2.0

1.6

1.4

2.5

2.0

2.5

2.0

1.8

2.0

1.6

1.4

连接导线标准（mm2）

≥6

≥4

≥2.5

≥6

≥4

≥2.5

接地线标准（mm2）

≥10

≥6

≥4

≥10

≥6

≥4

推荐串联过流保护器

125A

100A

63A

50A

40A

32A

20A

125A

100A

63A

50A

40A

32A

20A

外形尺寸（mm）

144×66×90

72×66×90

108×66×90

54×66×90

组合方式及结构形式

4P/整体式

4P/插拔式

3P/整体式

3P/插拔式

接口类型

M6螺丝压接

M5螺丝压接

M6螺丝压接

M5螺丝压接

保护模式

L/N-PE

L-PE

劣化指示

脱离器动作后，NO-COM短路，NC-COM开路

脱离器动作后正面视窗指示红色

脱离器动作后，NO-COM短路，NC-COM开路

脱离器动作后正面视窗指示红色

响应时间t（ns）

＜25

外壳材料

PBT阻燃塑料

外壳阻燃等级

UL94-V0

外壳防护等级

IP20

安装方式

35mm电气导轨

遥信告警装置

常开/常闭（可选配置）

工作温度（℃）

-40～+85

参考标准

IEC61643-1:2005 GB18802.1-2011

三相电源防雷模块广泛应用于通信、计算机网络、电力、铁路、石油化工、工业厂矿、气象、交通、金融、住宅等领域的电子电源设备的防雷及操作过电压保护。
