雷电电磁脉冲(LEMP)是敏感电子设备遭受雷害的主要原因。LEMP通过传导、感应、辐射等方式从不同的渠道侵入建筑物内部,致使电子设备受损。
网络信号防雷器主要用于铁路通信系统、移动基站、视频监控设备、光端机等网络传输设备,使其免遭由系统引入的感应雷击及过电压的损害。
我们在选择网络信号防雷器时,除了关注产品质量外,还要对其安装过程中的细节进行检查。不正确的安装接线,将会导致网络信号SPD无法发挥作用,或导致信号衰减,影响通讯。
那么,我们该如何正确安装信号SPD呢?信号防雷器的安装有哪些注意事项呢?下面小编来为大家介绍信号防雷器的安装接线要求:
1、接线方向
信号SPD和电源SPD不同,在线路上是串联安装,在安装防雷器时,必须区分网络信号防雷器的IN、OUT的连接要求,防雷器的IN及OUT并不一定与信号传输的方向一致。正确的连接方法是:防雷器的输入端(IN)与信号通道相连,防雷器的输出端(OUT)与被保护设备相连,不能反接,否则防雷无效果。
2、SPD的导线长度

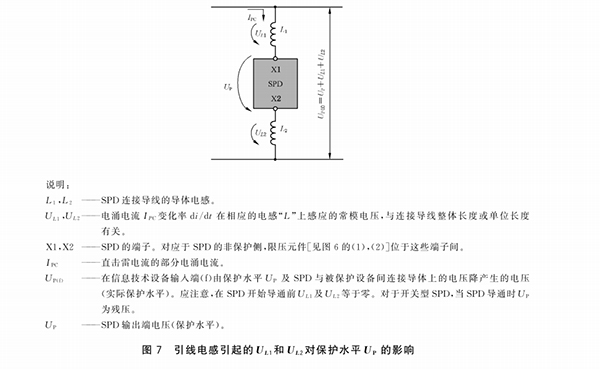

GB18802.22《电信和信号网络的电涌保护器选择和使用导则》7.3.2.2图7:
如上图,随着SPD两侧导线长度变长,SPD的电压保护水平也就会越大,所以网络信号防雷器与被保护设备之间距离不可太远,不能超过10m,否则无法做到有效的保护。如无法做到短距离,需在被保护设备的附近安装次级信号SPD(协调电涌保护)。
3、接地
信号SPD表面上是串联在被保护设备之前,可是内部电路的连接,信号SPD的内部电路实际上是并联于被保护设备的,所以一定要接地。接地线力求短、粗、直,以减少分布电感对雷击电磁脉冲泄放能力的影响;接地线的长度最长不能超过1m,且导线的横截面积必须≥2.5mm²,信号防雷器接地电阻一般要求10Ω以下。需要注意的是,信号防雷器安装完成后,应定期做好安全检查,确保可靠防雷。
由于信号SPD的种类繁多,网络信号信号防雷器的安装要求各有不同,后面有机会小编会继续给大家做分类介绍。由于网络信号SPD保护的是精密通讯设备,所以SPD本身的质量非常重要。
