安装在高海拔地区的电力设备,防雷器应该如何选择?

来源:本站发布时间:2020-05-11 10:36:55

    我们国家地域辽阔,地形复杂,山地约占全国总面积的33%,高原约占26%。当电力设备被安装到2000米以上的地区时,设备安全运行的要求相比平原地区也要高很多。

    防雷器作为一个重要的安全类元器件,随着海拔高度的增加,应该要如何选择才能确保电力设备的安全运行呢?这也是高原地区用户所关心的问题。



高原地区的气候特点

    太阳辐射强,空气密度低,气温低

    大气含水量低,大气相对干燥稀薄,且氧气含量低

    多大风、雷暴和冰雹等天气

    高海拔地区对浪涌保护器的影响

    高海拔地区的气候特点,使得自由电子在高海拔地区相对于低海拔地区拥有更长的自由行程,电子在撞击时获得的撞击初始能量更大,即使在较低的电场作用下也更容易产生自由电子的自持放电产生电弧。

    因此,对于高海拔地区使用的SPD,必须满足元器件各个部分的爬电距离>其所处环境及海拔的爬电距离极限。否则,会因为爬电距离不足而使得防雷器不同导电金属部件之间拉弧,造成电弧短路,从而影响到设备的正常运行。

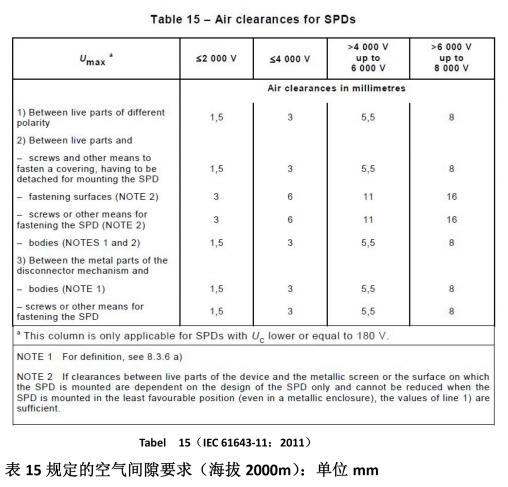

国标和IEC标准对SPD爬电距离的要求

    按照国家标准(GB 18802.1)电涌保护器一般用于不超过2000米海拔高度,超过2000M应与制造厂协商。

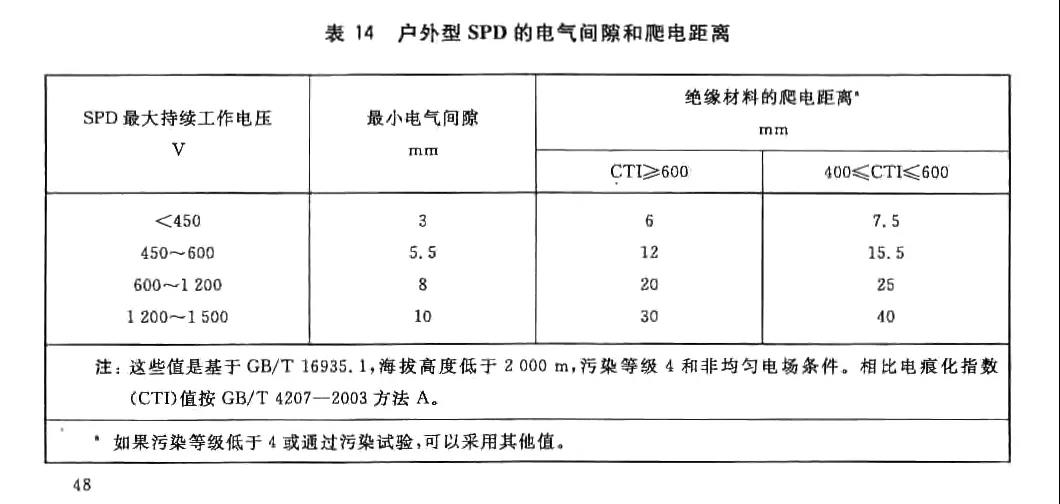

    在标准大气压(H≤2000m)下,户外型和户内型SPD,带电部件和地之间的电气间隙和爬电距离不应小于GB18802.1-2011 表14 和表15 的规定值:

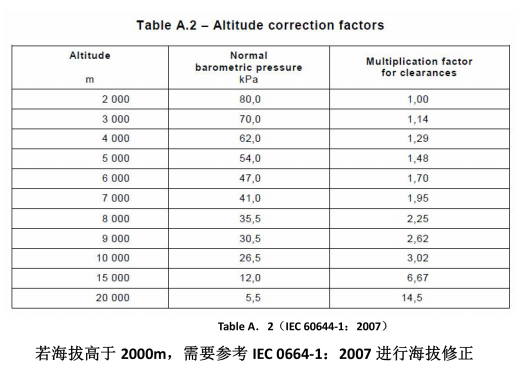

    SPD通常以固体材料和空气作为绝缘介质,随着海拔升高,SPD应增大电气间隙和爬电距离,电气间隙的确定按常规型相应产品标准的规定值乘以相应海拔修正系数,海拔修正系数按GB/T 20626.1或者IEC 60664-1:2007规定的修正值进行计算。

    华球体育(中国)科技有限公司官网防雷设计生产的KBTE系列浪涌保护器,在标准导轨安装时,可以满足6000m海拔的使用。
