4P浪涌保护器，是指由四片相互独立的浪涌保护器共地连接组成，在低压防雷领域，通常对这类结构的浪涌保护器还有另外一种名称为4+0结构的浪涌保护器。

    3PN浪涌保护器，是指3片相互独立的浪涌保护器共零连接，再经由另外一片浪涌保护器实现零地之间的保护结构，在低压防雷领域，对这种类型的浪涌保护器称为3PN结构的浪涌保护器，或者3+1结构浪涌保护器。

    对于这两种构型的浪涌保护器，既有相同之处，也有不同之处，主要表现在以下几个方面：

    （一 ）相同点：

    1、3PN（3+1）结构浪涌保护器和4P（4+0）结构浪涌保护器在对相线进行保护时，多采用的是限压型元器件作为核心，大多为压敏电阻，也有厂家采用开关型元器件作为核心，如石墨间隙；

    2、3PN浪涌保护器与4P浪涌保护器的外观尺寸基本相同；

    3、参数方面，相线的关键参数基本都一致。

    （二）不同点：

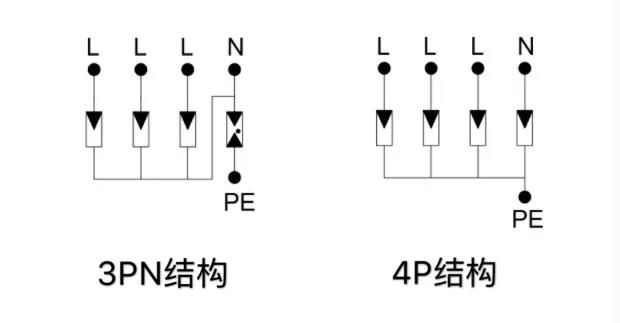

    1、内部结构原理不同

    3PN浪涌保护器的三条相线共零连接，4P浪涌保护器的三条相线与零线一起共地连接；

    2、保护模式不同。

    3PN结构浪涌保护器为全模保护，其中三条相线与零线之间为差模保护（L-N），零地之间为共模保护（N-PE）。4P结构浪涌保护器的三条相线和零线均为共模保护（L-PE，N-PE）；

    3、内部N-PE之间的保护使用的元器件不同。

    3PN结构浪涌保护器N-PE之间采用的是放电管或者多层组合放电间隙等开关型元器件，而4P结构SPD的N-PE之间的保护采用的是压敏电阻这种限压型元器件；

    4、应用场景不同。

    3PN结构浪涌保护器适用于TN-S、TT供电系统、TN供电系统和引出中线的IT供电系统等。而4P浪涌保护器只能用于TN-S供电系统、TT系统（安装于TT系统剩余电流保护器后方）和不引出中线的IT供电系统（实际只用到3P）；

    5、匹配后备保护器不同。

    GB50057-2010标准规定3PN结构浪涌保护器只需要匹配3P专用后备保护器，而4P结构的浪涌保护器必须匹配4P专用后备保护器。

    6、安全性方面。

    3PN结构SPD因为N-PE之间为开关型元器件，本身处于隔离关断状态，L-N之间浪涌保护器劣化失效时，不会造成设备对地电压升高，从而避免因SPD劣化失效造成电击事故发生。

    4P结构SPD因为不存在N-PE之间的隔离效果，当某一相SPD劣化时，如果此时设备接地不良，则很可能造成电击事故的发生。

    另外，由于在同一变压器供电范围内，TN-S系统中的PE线多是连通的，当某一相电涌失效，会造成该相接地故障，该故障电压会沿着PE线传导到其他设备，从而威胁到同一变压器供电范围内的其他设备的安全稳定，如果此时系统中某一台设备的等电位连接不良，将会发生设备损坏的现象。

    在实际的项目应用中，选择合适的SPD很重要，选择不慎会造成防雷的安全隐患，首先要考虑到供电系统，然后是电压等级和防护水平（通流量和限制电压水平）。客户在购买的时候，最好向浪涌厂家提供图纸和相关信息，以便厂家正确选型。
