浪涌保护器，是低压领域雷电防护的主力产品。其在设计之初，基于供电系统类型的不同，采用了不同的设计结构：一是3+1（3PN）结构，二是4+0（4P）结构。

    4+0结构的浪涌保护器主要用于TN-S供电系统的设备防雷保护，比如大多数的数据机房就是采用的TN-S供电系统。从保护模式上来说，4+0结构的浪涌保护器采用的是共模保护方式，也就是相线対地线和零线対地线之间的保护。3+1结构，或者说3PN结构的浪涌保护器，采用的是全模保护方式（相线対零线，零线对地线），采用该种结构的浪涌保护器适用于所有类型供电系统线路（IT、TT、TN-C、TN-S、TN-C-S）设备的防雷保护。因为其保护模式更全，所以，一般在较高保护需求的场所，多采用3PN结构的浪涌保护器。

    按照上面所述，对于TN-S系统，就出现了两种浪涌保护器选型方案，即对于TN-S系统来说，既可以选择3PN结构浪涌保护器，也可以选择4P结构浪涌保护器。在实际项目中，一般的防雷公司都会优先选配3PN来取代4P结构的浪涌保护器。但是不了解防雷技术的人大多会不理解，为什么在TN-S系统中3PN结构的浪涌保护器也可以用呢？

    早年因为经济条件的限制，多采用TT供电系统，是因为TT系统在保证了基本的供电稳定性和安全性的基础上，相比于TN-S系统少了一根专用的接地线，在成本上会节省很多。近年来，尤其是2010年以后，我国经济高速发展，有了充足的资金支持，在供电系统安全性上也越来越重视，现阶段某些安全要求较高的工厂、施工临时用电已经在规范中强制要求采用三相五线制接地电源系统TN-S。

    接下来，我们就来分析为什么3PN结构的浪涌保护器可以取代4P的浪涌保护器在TN-S系统中使用。在此之前，需要先说明为什么TT系统需要使用3PN结构的浪涌保护器：

    1、TT系统选用3PN浪涌保护器的原因：

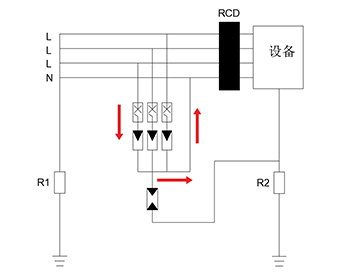

    如图1所示，当某一相线浪涌故障失效时，由于放电间隙的隔离作用，故障电流会经过N线返回电源而不经过R1和R2，造成金属性短路，该短路不会造成设备产生对地电压，也就不会造成电击事故，所以TT系统采用3PN结构的浪涌保护器。

    2、TN-S系统采取4P和3PN结构浪涌保护器区别：

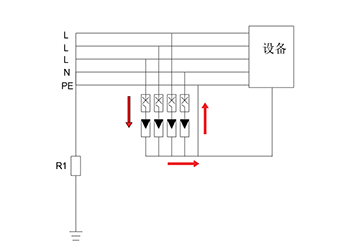

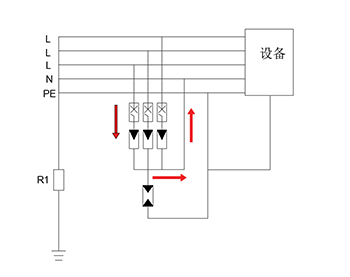

    图2所示为TN-S系统3PN接法，可以看出，当其中某一相浪涌保护器故障失效时，原理与TT系统一致，这里不做赘述。图3所示为4P接法，因为PE线没有对地电压，与N线相似，所以，当其中某一相浪涌保护器故障失效时，电流经PE线返回电源，但是因为在同一变压器供电范围内，TN-S系统中的PE线多是连通的，当某一相电涌失效，会造成该相接地故障，该故障电压会沿着PE线传导到其他设备，从而威胁到同一变压器供电范围内的其他设备的安全稳定，如果此时系统中某一台设备的等电位连接不良，将会发生设备损坏的现象。

    经上所述，在TN-S系统中，可以选用3PN结构形式浪涌保护器，并且比4P结构浪涌保护器保护效果更好。
